Dans le domaine de l'électronique, les inductances jouent un rôle central dans un large éventail d'applications. Parmi les différents types d'inductances disponibles, les inductances toroïdales se distinguent pour leur conception unique et leurs caractéristiques de performance exceptionnelles. En tant que fournisseur dédié d'inductances toroïdales, je suis ravi de plonger dans le monde des inductances toroïdales, d'explorer ce qu'ils sont, de leur fonctionnement et pourquoi ils sont un choix préféré pour de nombreux ingénieurs et concepteurs.
Qu'est-ce qu'un inducteur toroïdal?
Une inductance toroïdale est un type d'inductance qui se compose d'une bobine de blessure par fil autour d'un noyau en forme de tore. Le tore, qui ressemble à un beignet ou à un anneau, fournit un chemin magnétique fermé pour le champ magnétique généré par le courant circulant à travers la bobine. Cette conception offre plusieurs avantages par rapport aux autres types d'inductances, tels que les inductances solénoïdales, qui ont un chemin magnétique ouvert.
Le cœur d'une inductance toroïdale peut être fabriqué à partir d'une variété de matériaux, notamment de ferrite, de fer en poudre et d'acier laminé. Chaque matériau a ses propres propriétés magnétiques uniques, qui déterminent les caractéristiques de performance de l'inductance, telles que l'inductance, le facteur de qualité (Q) et le courant de saturation. Les noyaux de ferrite, par exemple, sont couramment utilisés dans les applications à haute fréquence en raison de leurs pertes de noyau faibles et de leur perméabilité élevée. Les noyaux en fer en poudre, en revanche, sont souvent utilisés dans des applications de puissance où des courants de saturation élevés sont nécessaires.
Comment fonctionne un inducteur toroïdal?
Le fonctionnement d'une inductance toroïdale est basé sur le principe de l'induction électromagnétique. Lorsqu'un courant électrique traverse la bobine de fil enroulé autour du noyau toroïdal, il crée un champ magnétique. Le champ magnétique est concentré dans le noyau en raison de sa conception en boucle fermée, résultant en une utilisation plus efficace du flux magnétique par rapport à d'autres conceptions d'inductance.
L'inductance d'une inductance toroïdale est déterminée par plusieurs facteurs, notamment le nombre de virages dans la bobine, la zone en coupe transversale du noyau, la perméabilité du matériau du noyau et la longueur moyenne du chemin magnétique. L'inductance peut être calculée en utilisant la formule suivante:
[L = \ frac {\ mu n ^ {2} a} {l}]
Lorsque (l) est l'inductance dans Henries ((h)), (\ mu) est la perméabilité du matériau du noyau, (n) est le nombre de virages dans la bobine, (a) est la zone en coupe transversale du noyau dans les mètres carrés ((m ^ {2})), et (l) est la longueur moyenne de trajectoire magnétique ((m)).
Avantages des inductances toroïdales
Les inductances toroïdales offrent plusieurs avantages par rapport aux autres types d'inductances, ce qui en fait un choix populaire dans de nombreuses applications. Certains des principaux avantages comprennent:
Inductance élevée par unité de volume
La conception toroïdale permet une utilisation plus efficace du flux magnétique, entraînant une inductance plus élevée par volume unitaire par rapport aux autres conceptions d'inductance. Cela rend les inductances toroïdales idéales pour les applications où l'espace est limité, comme dans les dispositifs électroniques portables et les circuits imprimés à haute densité.
Interférence électromagnétique faible (EMI)
Le chemin magnétique fermé d'une inductance toroïdale réduit la quantité de fuite de champ magnétique à l'extérieur du noyau, entraînant une ingérence électromagnétique plus faible (EMI) par rapport à d'autres conceptions d'inductance. Cela rend les inductances toroïdales adaptées aux applications où l'EMI est une préoccupation, comme dans les équipements de télécommunications et les dispositifs médicaux.
Facteur de qualité élevée (Q)
La perméabilité élevée du matériau central et l'utilisation efficace du flux magnétique dans une inductance toroïdale entraînent un facteur de qualité élevée (q). Le facteur de qualité est une mesure de l'efficacité de l'inductance et est défini comme le rapport de la réactance de l'inducteur à sa résistance. Une valeur Q élevée indique de faibles pertes et une grande efficacité, ce qui rend les inductances toroïdales adaptées aux applications où une fréquence élevée et une faible perte sont nécessaires, comme dans les circuits radiofréquences (RF) et les alimentations.
Faible résistance à DC
La conception toroïdale permet une distribution plus uniforme du champ magnétique à l'intérieur du noyau, entraînant une résistance à CC plus faible par rapport aux autres conceptions d'inductance. Cela réduit la perte de puissance dans l'inductance et améliore l'efficacité du circuit.
Applications des inductances toroïdales
Les inductances toroïdales sont utilisées dans un large éventail d'applications dans diverses industries. Certaines des applications courantes comprennent:
Alimentation électrique
Les inductances toroïdales sont largement utilisées dans les alimentations, y compris les alimentations en mode commutateur (SMPS) et les alimentations linéaires. Dans les SMP, les inductances toroïdales sont utilisées comme éléments de stockage d'énergie et filtrent les inductives pour lisser la tension de sortie et réduire l'ondulation. Dans les alimentations linéaires, les inductances toroïdales sont utilisées comme bobines d'étranglement pour réduire le courant d'ondulation dans l'alimentation.
Équipement audio
Les inductances toroïdales sont utilisées dans des équipements audio, tels que les amplificateurs et les égaliseurs, pour filtrer les fréquences indésirables et améliorer la qualité sonore. La faible valeur EMI et la valeur Q élevée des inductances toroïdales les rendent idéales pour les applications audio où une fidélité élevée est nécessaire.
Équipement de télécommunications
Les inductances toroïdales sont utilisées dans les équipements de télécommunications, tels que les modems, les routeurs et les points d'accès sans fil, pour filtrer le bruit et les interférences et améliorer la qualité du signal. L'EMI faible et l'inductance élevée par unité de volume d'inductances toroïdales les rendent adaptés aux applications de télécommunications où l'espace est limité et des performances élevées sont nécessaires.
Électronique automobile
Les inductances toroïdales sont utilisées dans l'électronique automobile, telles que les unités de contrôle du moteur (ECU), les systèmes de freinage antiblocage (ABS) et les systèmes d'airbag, pour filtrer le bruit et les interférences électriques et améliorer la fiabilité des systèmes électroniques. La stabilité à haute température et le courant de saturation élevé des inductances toroïdaux les rendent adaptés aux applications automobiles où des conditions environnementales sévères sont rencontrées.
Types d'inductances toroïdales
Il existe plusieurs types d'inductances toroïdales disponibles, chacune conçue pour des applications spécifiques. Certains des types courants comprennent:

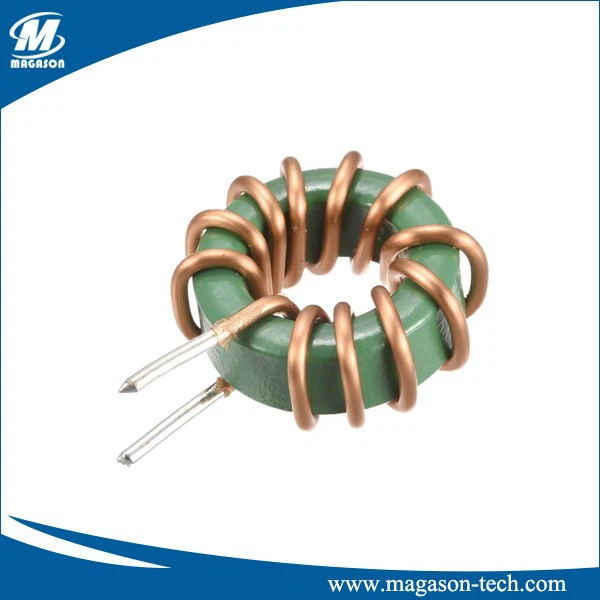

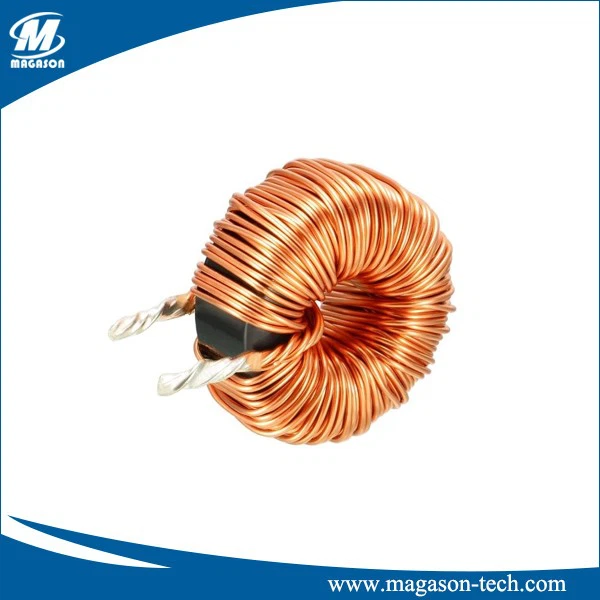

Inducteur de bobine toroïdale
Les inductances de bobines toroïdales sont le type le plus élémentaire d'inductance toroïdale. Ils se composent d'une seule bobine de fil enroulé autour d'un noyau toroïdal. Les inductances de bobines toroïdales sont utilisées dans un large éventail d'applications, notamment des alimentations, des équipements audio et des équipements de télécommunications.
Inducteur de noyau toroïde
Les inductances du noyau toroïde sont similaires aux inductances de bobines toroïdales, mais elles ont une conception plus complexe. Ils sont constitués de plusieurs bobines de câbles enroulées autour d'un noyau toroïdal, ce qui permet de créer des valeurs d'inductance plus complexes et des caractéristiques d'impédance. Les inductances de noyau toroïde sont utilisées dans des applications où des performances élevées et une précision sont nécessaires, comme dans les circuits RF et les alimentations à haute fréquence.
Choisir la bonne inducteur toroïdal
Lors du choix d'une inductance toroïdale pour une application spécifique, plusieurs facteurs doivent être pris en compte, notamment:
Valeur d'inductance
La valeur d'inductance de l'inductance est déterminée par les exigences de la demande. Il est important de choisir une inductance avec la valeur d'inductance correcte pour assurer un bon fonctionnement du circuit.
Note actuelle
La note de courant de l'inductance est déterminée par le courant maximum que l'inductance peut gérer sans saturer. Il est important de choisir une inductance avec une note de courant supérieure au courant maximal qui circulera à travers l'inductance dans l'application.
Gamme de fréquences
La plage de fréquences de l'inductance est déterminée par le matériau central et la conception de l'inductance. Il est important de choisir une inducteur avec une plage de fréquences adaptée à l'application.
Stabilité de la température
La stabilité de la température de l'inductance est déterminée par le matériau central et la conception de l'inductance. Il est important de choisir une inducteur avec une stabilité de la température qui convient à l'application, en particulier dans les applications où la température peut varier considérablement.
Conclusion
Les inductances toroïdales sont un type d'inductance polyvalent et haute performance qui offre plusieurs avantages par rapport aux autres types d'inductances. Leur conception unique et leurs caractéristiques de performance exceptionnelles en font un choix préféré pour de nombreux ingénieurs et concepteurs dans un large éventail d'applications. En tant que fournisseur d'inductances toroïdales, nous nous engageons à fournir à nos clients des produits de haute qualité qui répondent à leurs besoins spécifiques. Si vous souhaitez en savoir plus sur nos inductances toroïdales ou si vous souhaitez discuter de vos besoins de demande spécifiques, n'hésitez pas à nous contacter pour une discussion sur les achats.
Références
- Grover, FW (1946). Calculs d'inductance: formules de travail et tableaux. Publications de Douvres.
- Alexander, CK et Sadiku, MNO (2012). Fondamentaux des circuits électriques. McGraw-Hill.
- Hayt, WH et Kemmerly, JE (2007). Analyse du circuit d'ingénierie. McGraw-Hill.
