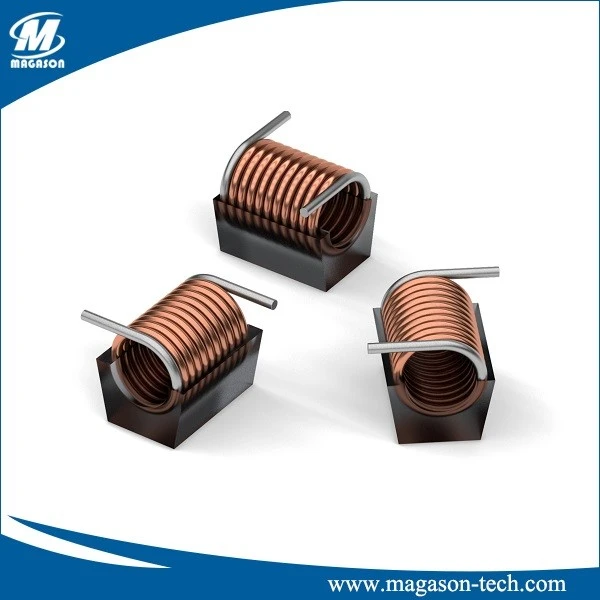

Un inducteur à air comprimé est constitué d'une bobine enroulée autour d'un noyau non magnétique - généralement de l'air, mais peut également être en plastique, en céramique ou en un autre matériau non conducteur. L'inductance d'un inducteur à air comprimé dépend du nombre de tours de la bobine, du diamètre du fil et des dimensions physiques de la bobine. Les bobines sont généralement fabriquées avec un fil isolé en cuivre avec des extrémités dénudées et non dénudées et des extrémités étamées ou nues. L'orientation des branches de la bobine comprend des orientations radiales, opposées, axiales et autres orientations spéciales.
Lorsque le courant traverse la bobine, un champ magnétique est généré autour de celle-ci, ce qui entraîne une auto-inductance. Contrairement aux composants inductifs à noyau ferromagnétique, les inducteurs à air ne subissent pas de saturation magnétique, ce qui les rend adaptés aux applications impliquant des signaux haute fréquence ou dans lesquelles de faibles pertes sont cruciales.
Avantages
1. Sans saturation.
Le courant traversant un inducteur à air n'a aucun impact sur l'inductance de la bobine. En revanche, l'inductance des bobines à noyau ferromagnétique a tendance à culminer à des intensités de champ modérées avant de diminuer jusqu'à zéro à mesure que la saturation se rapproche.
2. Aucune perte de fer.
L'inductance à air est exempte des « pertes de fer » qui affectent les noyaux ferromagnétiques. À mesure que la fréquence augmente, les noyaux à air offrent un facteur de qualité (ou Q) plus élevé, une plus grande efficacité, une meilleure gestion de la puissance et moins de distorsion.
3. Fonctionnement à haute fréquence.
L'inducteur à enroulement d'air peut être conçu pour fonctionner à des fréquences aussi élevées que 1 GHz.
L – inductance en microhenry
r – rayon en pouces (mesuré du centre du fil au centre de la bobine)
l – longueur de la bobine en pouces
N – le nombre de tours
Ces inducteurs à air bobiné fonctionnent sur la base que l'air a une conductivité électrique assez minimale. L'inductance du noyau d'air est donc également faible, ce qui produit un champ magnétique faible. En raison de la faible génération de champ magnétique des noyaux d'air, il permet une augmentation plus rapide du courant tout en évitant la perte de signal. Cette perte se produit principalement lorsqu'un inducteur génère des intensités de champ magnétique élevées dans un circuit électrique.
Application:
- Les inducteurs à enroulement d'air sont principalement utilisés pour la conception de bobines de réglage RF.
- Il est nécessaire pour différentes applications telles que les appareils informatiques, les appareils électroniques, les téléviseurs, les appareils de communication, les chargeurs mobiles et les DVD.
- Les inducteurs à enroulement d'air sont également utilisés dans les circuits d'amortissement, les circuits de filtrage et les applications à haute fréquence comme les récepteurs de télévision et de radio.
- L'inducteur à enroulement d'air joue un rôle clé dans la conception des bobines de réglage RF et IF.
- Il est utilisé pour assurer une inductance de crête plus faible, mais réduit également les pertes d'énergie associées aux inducteurs en ferrite.
- Les inducteurs à air bobiné sont utilisés dans les émetteurs radio pour réduire les vibrations harmoniques lorsque les signaux électromagnétiques les traversent.
- Il est utilisé dans les haut-parleurs stéréo Hi-Fi pour garantir une distorsion sonore minimale.
