Inductance d'étranglement toroïdal

Un étranglement en mode commun est un filtre électrique qui bloque le bruit à haute fréquence commun à deux données ou plus de lignes électriques tout en permettant au DC ou un signal à basse fréquence souhaité. Le courant de bruit en mode commun (CM) est généralement rayonné à partir de sources telles que des signaux radio indésirables, de l'électronique non blindé, des onduleurs et des moteurs. Laisée non filtrée, ce bruit présente des problèmes d'interférence dans l'électronique et les circuits électriques.

En mode normal ou différentiel (étranglement unique), le courant se déplace sur une ligne dans une direction de la source à la charge, et dans la direction opposée sur la ligne de retour qui complète le circuit. En mode commun, le courant de bruit se déplace sur les deux lignes dans la même direction

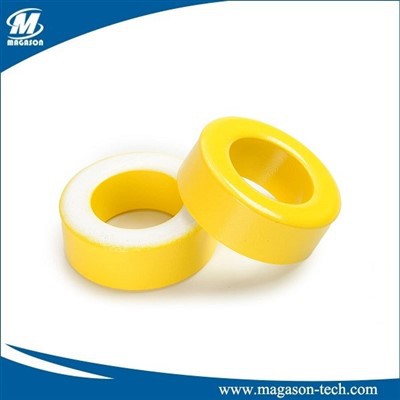

En mode commun, le courant dans un groupe de lignes se déplace dans la même direction, de sorte que le flux magnétique combiné ajoute pour créer un champ opposé pour bloquer le bruit, comme illustré par les flèches rouges et bleues dans le noyau toroïde illustré à la figure. En mode différentiel, le courant se déplace dans des directions opposées et le flux soustrait ou annule de sorte que le champ ne s'opposait pas au signal du mode normal.

Comment choisir un étranglement en mode commun?

Les principaux critères de sélection d'un étranglement en mode commun sont:

• Impédance requise: combien d'atténuation du bruit est nécessaire?
• Plage de fréquences requise: sur quelle bande passante de fréquence est le bruit?
• Courant requis: quelle quantité de courant différentiel le courant doit-il gérer?
