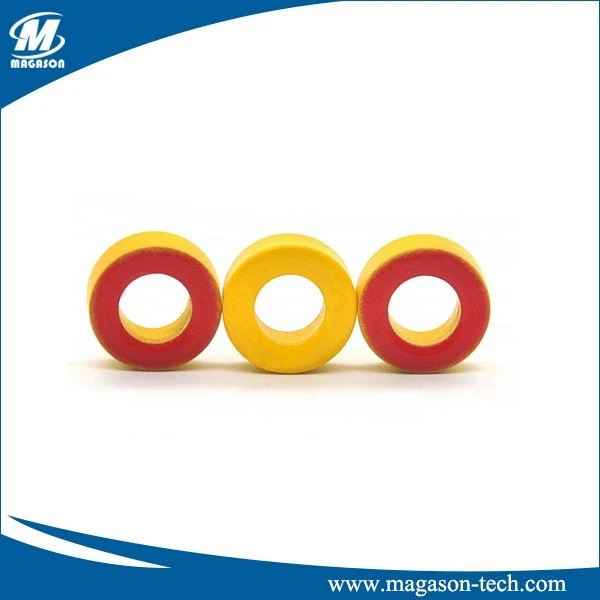

Les noyaux toroïdaux en poudre de fer sont constitués d'un certain nombre de matériaux en poudre de fer. Chaque matériau possède un code individuel et unique avec des couleurs de revêtement différentes, ce qui permet d'identifier facilement les éléments magnétiques. Les différents matériaux diffèrent en termes de perméabilité, de plage de fréquence, de courbe de magnétisation, de perte de puissance, etc. En raison de leurs propriétés, les noyaux toroïdaux en poudre de fer sont des matériaux magnétiques relativement peu coûteux pour la production de divers selfs dans les systèmes électriques et EMI. L'inconvénient est la perte de puissance importante générée dans les noyaux de fer, ils ne sont donc pas si couramment utilisés dans les transformateurs d'impulsions.
Les noyaux toroïdaux en poudre de fer sont principalement produits sous forme de noyaux toroïdaux, mais ils sont également disponibles en forme de E, de U et de noyaux cylindriques.
Les noyaux en poudre de fer sont couramment utilisés dans la conversion de puissance, les applications de filtrage de ligne et les applications de radiofréquence. Souvent, les noyaux en poudre de fer remplacent les noyaux de ferrite. Les noyaux de ferrite ont une perméabilité élevée, il faut donc un entrefer pour réduire cette perméabilité. Cet entrefer présente l'inconvénient d'une perte de puissance, ce qui entraîne un risque de point chaud.
Les noyaux toroïdaux en poudre de fer n'ont pas besoin d'entrefer supplémentaire. Les caractéristiques des noyaux en poudre de fer réduisent la perte de puissance. De plus, la densité de flux de saturation dans les noyaux de ferrite est d'environ 400 mT et diminue avec la température. Les noyaux en poudre de fer ont des densités de flux de saturation supérieures à 1 T.
Identification du produit :
Non.KT 50 - 52 B
a b c d
a : Noyaux toroïdaux
b : Taille du noyau (pouces)
c: Matériel
d: Hauteur
Caractéristiques:
- La surface est recouverte d'un matériau isolant.
- Densité de flux magnétique élevée.
- Bonne caractéristique superposée en courant continu.
Application:
- Chocs à haute fréquence
- Bobines de sortie pour alimentations à découpage
- Filtres de bruit EMI conduits
| Numéro de mélange de matériaux | Perméabilité de référence ( μe ) | (+PPm/degré) Coefficient de température de perm. |
Perméabilité avec polarisation CC HDC=50 Oersteds@10kHz | Code couleur | |
| %μ0 | μ efficace | ||||
| -1 | 20 | 280 | / | / | Bleu/Cyan |
| -2 | 10 | 100 | 100 | 10 | Rouge/Gris |
| -2/93 | 10 | 100 | 100 | 10 | Gris/Rouge |
| -3 | 35 | 370 | / | / | Gris/Cyan |
| -6 | 8.5 | 35 | / | / | Jaune/Cyan |
| -7 | 9.0 | 30 | / | / | Blanc/Cyan |
| -8 | 35 | 300 | 91 | 32 | Jaune/Rouge |
| ... | ... | ||||
Fondamentalement, les noyaux de poudre peuvent être divisés en deux groupes :
- Noyau en poudre d'alliage
- Noyau de poudre de fer
