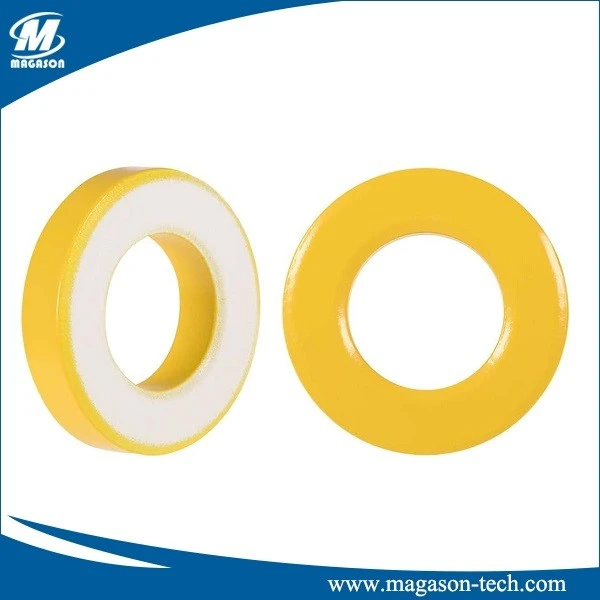

Le noyau à poudre magnétique est le plus économique de tous les noyaux à poudre. Il offre une alternative de conception économique aux noyaux MPP, High Flux ou Sendust. Sa perte de noyau plus élevée parmi tous les matériaux en poudre peut être compensée en utilisant des noyaux de plus grande taille. Dans de nombreuses applications, où l'espace et l'élévation de température plus élevée dans les noyaux en poudre de fer sont insignifiants par rapport aux économies de coûts, les noyaux en poudre de fer offrent la meilleure solution. Les noyaux à poudre magnétique sont disponibles en 2 classes : le fer carbonyle et le fer réduit à l'hydrogène. Le fer carbonyle présente des pertes de noyau plus faibles et présente un Q élevé pour les applications RF.
Les noyaux de poudre magnétique sont disponibles dans des perméabilités de 1 à 100. Les noyaux de poudre de fer sont idéaux pour les applications à basse fréquence. Étant donné que leur hystérésis et leurs pertes par courants de Foucault sont plus élevées, la température de fonctionnement doit être limitée à moins de 125 °C.
Identification du produit :
Non.KT 50 - 52 B
a b c d
a : Noyaux toroïdaux
b : Taille du noyau (pouces)
c: Matériel
d: Hauteur
| Numéro de mélange de matériaux | Perméabilité de référence ( μe ) | (+PPm/degré) Coefficient de température de perm. |
Perméabilité avec polarisation CC HDC=50 Oersteds@10kHz | Code couleur | |
| %μ0 | μ efficace | ||||
| -1 | 20 | 280 | / | / | Bleu/Cyan |
| -2 | 10 | 100 | 100 | 10 | Rouge/Gris |
| -2/93 | 10 | 100 | 100 | 10 | Gris/Rouge |
| -3 | 35 | 370 | / | / | Gris/Cyan |
| -6 | 8.5 | 35 | / | / | Jaune/Cyan |
| -7 | 9.0 | 30 | / | / | Blanc/Cyan |
| -8 | 35 | 300 | 91 | 32 | Jaune/Rouge |
| ... | ... | ||||
Caractéristiques uniques :
- Coûts les plus bas.
- Idéal pour les applications à basse fréquence (<10OKhz).
- Densité de flux maximale élevée : 15 000 gauss.
- Tolérance d'inductance ± 10%.
Applications :
- Inducteur de stockage d'énergie.
- Selfs de sortie CC basse fréquence.
- Selfs de ligne EMI en mode différentiel 60 Hz.
- Variateurs de lumière.
- Selfs de correction du facteur de puissance.
- Inducteurs résonants.
- Transformateurs d'impulsion et de retour.
- Filtres antiparasites en ligne. Capables de supporter un courant de ligne alternatif important sans saturation.
